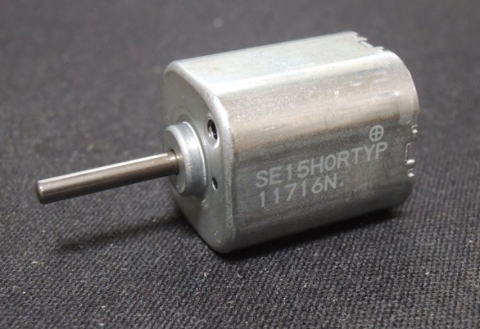

高性能 SE15 DCモーター

SE15HORTYP         900円1

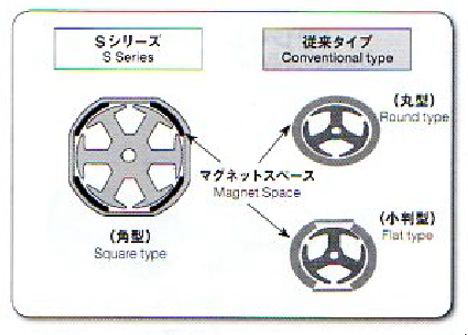

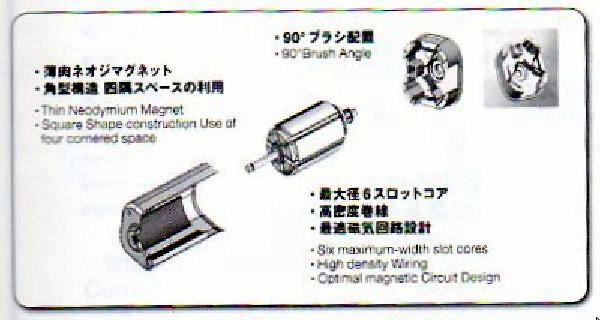

角型構造のモーターハウジングの四隅に強力な薄肉ネオジム・マグネットを配置した
新設計の高性能・DCブラシ付小型モーター (SE15H DC Motor) です。








このモーターの特長は、
・ 小型・軽量・高トルクです(同体積のモーター比で2倍です)。
・ 角型新デザインにより 機器への取付自由度が向上しました。
・ 低騒音(4極6スロットコアの採用)、低コギング、長寿命です。

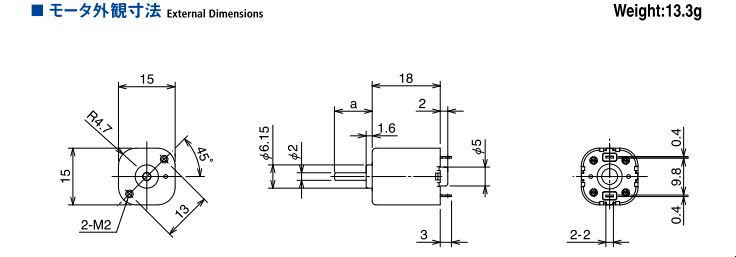

モーター寸法: 15×15×18mm
シャフト寸法: 2mmφ×13.4mm
上図の
aが13.4mmですが、フランジ厚が1.6mmですので、有効シャフト長は11.8mmです。
取付けネジはM2(2mm径)です。モーターには附属しておりません。
重量は 約13グラムです。

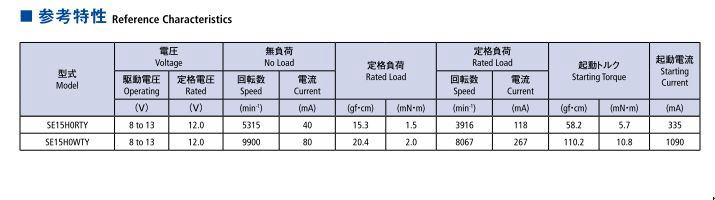

モーターの定格電圧は 12V、駆動電圧は 8-13V です。

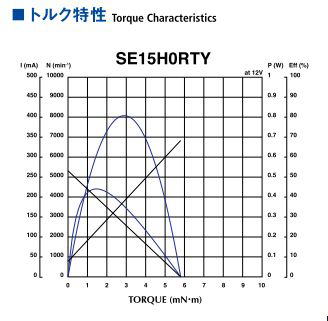

回転数は 5,315回転/分(無負荷時)です。
SE15HORTYPは低速用モーターで、機関車等の動力に好適です。



圧倒的な高トルクが特長です。丸型や小判型の従来型のモーターに比べ
体積50%で同等トルク、体積同等で2倍のトルクが得られます。





この SE15HORTYP モーターは日本の大手モーターメーカーが
設計・生産したもので、高品質で耐久性も問題ありません。
また特注のため秋葉原や日本橋等の電気部品市場にはございません。

小売りはもちろん、業者様への販売も承りますので、ご希望のかたは
弊店ナローガレージまでご連絡ください。
