N Power Attachment Adopter
N パワー 取り付けアダプター

NG-P101　 　 　 　 　300円　(洋白製）
NG-P116　 　 　 　 　400円　（プラ製）


車体への両面テープでモーター上部を車体に貼り付けてもよいのですが、専用の取付けアダプター
をオプションで用意しております。このアダプターを使用すれば車体にネジ止め出来ます。

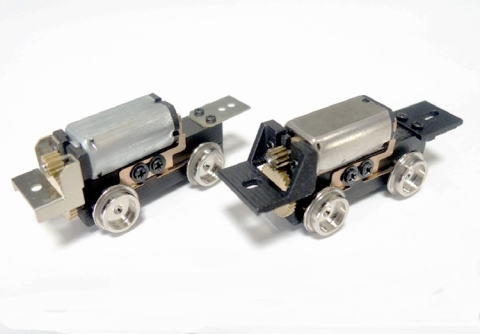

取り付けアダプターには洋白エッチング製とプラ製の2種類があります。
基本寸法は殆ど同じですので、金属工作派の方は洋白製を、簡便なほうがお好きな方は
プラ製をご選択ください。両取り付けアダプターは全てのNパワーに使用できます。

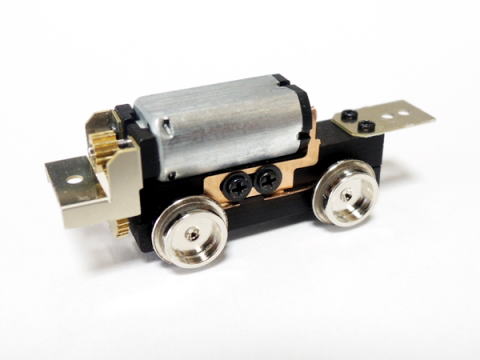

NG-P101　(洋白製）

Nパワー前方と後方にアダプターをネジ止めします。ネジは付属しています。

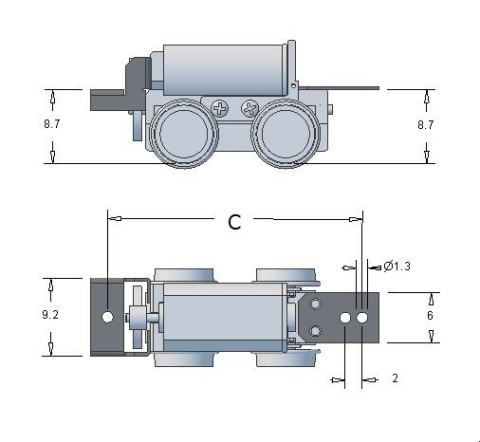

取付けアダプター使用時の寸法です。取付けネジ間の寸法(C)はWBにより異なります。
下記を参考に、車体への取り付け方法を工夫して下さい。

WB-17mmの場合、Cは35mm
WB-16mmの場合、Cは34mm
WB-15mmの場合、Cは33mm
WB-14mmの場合、Cは32mm
WB-13mmの場合、Cは31mm
WB-12mmの場合、Cは30mm

レールからの高さは車輪径により異なります。図はφ7の場合です。
φ6では8.2mmになります。φ8では9.2mmになります。

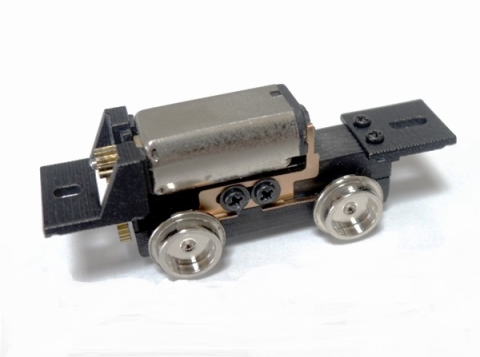

NG-P116　（プラ製）

Nパワー前方と後方にアダプターをネジ止めします。ネジは付属しています。

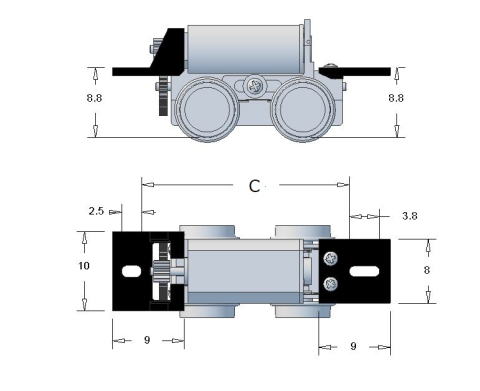

取付けアダプター使用時の寸法です。取付けネジ間の寸法(C)はWBにより異なります。
下記を参考に、車体への取り付け方法を工夫して下さい。

WB-17mmの場合、Cは31mm
WB-16mmの場合、Cは30mm
WB-15mmの場合、Cは29mm
WB-14mmの場合、Cは28mm
WB-13mmの場合、Cは27mm
WB-12mmの場合、Cは26mm

レールからの高さは車輪径により異なります。図はφ7の場合です。
φ6では8.3mmになります。φ8では9.3mmになります。
